精品国产福利在线观看网站,亚洲日韩在线不卡,亚洲人成网在线播,久久久一本精品

　　碳鋼焊接　　2.1概述　　碳鋼，也稱(chēng)為碳鋼，是鐵和碳合金。除了碳作為主要合金元素外，碳鋼還含有少量有益于錳和硅的元素。此外，還有諸如硫和磷的雜質(zhì)。碳鋼的性能主要取決于碳含量?！　√间撌卿撝惺褂脧V泛，使用廣泛的材料。大多數(shù)焊接結(jié)構(gòu)由碳鋼制成?！　?.1.1碳鋼分類(lèi)　　碳鋼具有不同的分類(lèi)方法，因此具有多種名稱(chēng)：　?。?）按碳含量　　它大致分為三類(lèi)：表7-2-1中列出的低碳鋼，中碳鋼和高碳鋼。對(duì)某些國(guó)家的碳含量沒(méi)有嚴(yán)格**。在某些國(guó)家/地區(qū)中，軟鋼分為低碳鋼和中碳[w（C）約為0.15％-0.3％]，其典型硬度為90HRB。很好的表現(xiàn)。　?。?）按質(zhì)量　　主要分為有害雜質(zhì)，例如硫和磷　　1）w（S）≤0.050％，w（P）≤0.045％的普通碳鋼　　2）w（S）≤0.035％，w（P）≤0.035％的**碳素鋼　　3）w（S）≤0.030％，w（P）≤0.035％的**碳素鋼　?。?）根據(jù)脫氧程度　　1）沸騰鋼通過(guò)不完全脫氧獲得的鋼具有高的氧含量，高的硫和磷雜質(zhì)以及不均勻的分布。焊接時(shí)有熱裂紋和氣孔?！　?）鎮(zhèn)靜劑鋼的脫氧徹底，因此氧含量低且雜質(zhì)少?！　?）半鎮(zhèn)靜鋼在鋼和鎮(zhèn)和靜態(tài)鋼之間沸騰?！　。?）按目的　　1）結(jié)構(gòu)鋼用于制造各種金屬部件和機(jī)械零件?！　?）工具鋼用于制造各種工具，例如測(cè)量工具，切削工具，模具等。

　　金屬焊接性的研究方法　　焊接工程師經(jīng)常會(huì)遇到新材料，新結(jié)構(gòu)或新工藝的問(wèn)題。在正式生產(chǎn)之前，通常需要進(jìn)行焊接研究工作，以確保使用新材料，新結(jié)構(gòu)或新工藝來(lái)獲得高質(zhì)量的焊接接頭。研究的基本方法是分析后測(cè)試，即在對(duì)可焊性進(jìn)行理論分析的基礎(chǔ)上進(jìn)行必要的可焊性測(cè)試?？珊感苑治隹梢员苊鉁y(cè)試的盲目性，而可焊性測(cè)試可以驗(yàn)證理論分析的結(jié)果。　?。?）焊接性分析　　可焊性分析是利用現(xiàn)代焊接科學(xué)技術(shù)的理論知識(shí)和實(shí)踐經(jīng)驗(yàn)來(lái)判斷或預(yù)測(cè)焊接金屬材料的難度，估計(jì)焊接過(guò)程中可能發(fā)生的技術(shù)問(wèn)題，分析問(wèn)題的原因并找到解決問(wèn)題的方法。通常的分析是從過(guò)程可焊性和可焊性的角度檢查材料對(duì)焊接的適應(yīng)性。前者是為了解決材料可以焊接而不能焊接的問(wèn)題，后者是為了解決材料在焊接后不能使用的問(wèn)題。

　　影響可焊性的因素　?。?）工藝因素　　工藝因素包括焊接方法，焊接工藝參數(shù)，焊接順序，預(yù)熱，后加熱和焊后熱處理。焊接方法對(duì)可焊性有很大影響，主要在熱源特性和保護(hù)條件兩個(gè)方面。　　不同的焊接方法在熱源，功率密度，能量密度和**高加熱溫度方面存在很大差異。下不同的熱源焊接金屬將表現(xiàn)出不同的可焊性。例如，電渣焊接功率很高，但是能量的密度很低，**高加熱溫度不高，焊接過(guò)程中加熱緩慢，高溫停留時(shí)間長(zhǎng)。熱影響區(qū)晶粒較粗糙，沖擊韌性明顯降低。必須對(duì)其進(jìn)行歸一化處理以改善它。相比之下，電子束焊接，激光焊接等功率很小，但是能量的密度高并且很快被加熱。高溫停留時(shí)間短，熱影響區(qū)非常窄，并且沒(méi)有生長(zhǎng)晶粒的危險(xiǎn)?！　】梢哉{(diào)節(jié)焊接工藝參數(shù)，并且可以使用諸如預(yù)熱多層焊接和控制中間層溫度的其他工藝措施來(lái)調(diào)節(jié)和控制焊接熱循環(huán)，從而改變金屬的可焊性。例如，當(dāng)焊接一些具有硬化傾向的高強(qiáng)度鋼時(shí)，材料本身具有一定的冷裂敏感性。如果工藝選擇不當(dāng)，焊接接頭可能會(huì)產(chǎn)生冷裂紋或降低接頭的可塑性和韌性。如果選擇正確的填充材料，請(qǐng)合理焊接熱循環(huán)，并進(jìn)行焊前預(yù)熱或焊后熱處理。完全有可能獲得沒(méi)有裂紋缺陷并滿(mǎn)足性能要求的焊接接頭?！　。?）結(jié)構(gòu)因素　　設(shè)計(jì)主要是指焊接結(jié)構(gòu)和焊接接頭的設(shè)計(jì)，如形狀，尺寸，厚度，接頭槽形，焊接布置及其橫截面形狀等影響可焊性的因素。其作用主要表現(xiàn)在傳熱和受力狀態(tài)上。不同的板厚，不同的接頭形式或凹槽形狀具有不同的傳熱方向和傳熱速度，這會(huì)影響熔池的結(jié)晶方向和晶粒的生長(zhǎng)。結(jié)構(gòu)的形狀，板的厚度和焊縫的排列方式?jīng)Q定了接頭的剛度和約束力，并影響接頭的應(yīng)力狀態(tài)。不良的晶體形態(tài)，嚴(yán)重的應(yīng)力集中和過(guò)度的焊接應(yīng)力是形成焊接裂紋的基本條件。在設(shè)計(jì)中降低接頭的剛度，減少交叉焊縫，避免過(guò)度的焊縫密度以及減少引起應(yīng)力集中的各種因素是提高可焊性的重要措施?！　。?）使用條件　　它是指焊接結(jié)構(gòu)使用期間的工作溫度，負(fù)載條件和工作介質(zhì)。這些工作環(huán)境和操作條件要求焊接結(jié)構(gòu)具有相應(yīng)的性能。例如，在低溫條件下工作的焊接結(jié)構(gòu)必須具有脆性的抗斷裂性。在高溫下工作的結(jié)構(gòu)必須具有抗蠕變性；在交變載荷下工作的結(jié)構(gòu)具有良好的抗疲勞性；在酸，堿或鹽中的介質(zhì)工作的焊接容器應(yīng)具有較高的耐腐蝕性等。簡(jiǎn)而言之，使用條件越苛刻，對(duì)焊接接頭的質(zhì)量要求越高，并且材料的可焊接性越不嚴(yán)格。

　　影響可焊性的因素　　焊接性是金屬材料的加工性能。除了材料本身的性質(zhì)外，它還受到工藝條件，結(jié)構(gòu)條件和使用條件的影響?！　。?）物質(zhì)因素　　材料包括賤金屬和焊料。在相同的焊接條件下，決定母材可焊性的主要因素是其物理和化學(xué)性能?！　∥锢硇再|(zhì)，例如熔點(diǎn)，導(dǎo)熱系數(shù)，線(xiàn)性膨脹系數(shù)，密度，金屬的熱容量等，都會(huì)影響熱循環(huán)的過(guò)程，熔化，結(jié)晶，相變等，從而影響可焊性。純銅具有很高的導(dǎo)熱系數(shù)，焊接過(guò)程中的熱量流失迅速，溫度上升幅度大，溝槽不易熔化，在焊接過(guò)程中需要更強(qiáng)烈地加熱。如果熱源功率不足，則會(huì)發(fā)生滲透不足的缺陷。銅，鋁等導(dǎo)熱系數(shù)高的材料，晶體池快速，且容易產(chǎn)生氣孔。鈦，不銹鋼和其他導(dǎo)熱系數(shù)低的材料在焊接過(guò)程中具有較大的溫度梯度，較高的殘余應(yīng)力和較大的變形。此外，由于高溫的長(zhǎng)停留時(shí)間，所以熱影響區(qū)晶粒長(zhǎng)大，這不利于接頭性能。鋁和奧氏體不銹鋼的線(xiàn)膨脹系數(shù)大，接頭變形和應(yīng)力大。鋁及其合金的密度很小。焊接時(shí)，熔池中的氣泡和非金屬夾雜物不容易逸出，焊縫中會(huì)留有氣孔和熔渣?！　【突瘜W(xué)性質(zhì)而言，它主要取決于金屬和氧的親和力。例如鋁，鈦及其合金具有很高的化學(xué)活性。在高溫焊接下很容易被氧化。一些金屬對(duì)氫氣和氮?dú)獾葰怏w敏感。焊接時(shí)，必須對(duì)其進(jìn)行可靠的保護(hù)，例如惰性氣體保護(hù)或真空焊接。否則很難實(shí)現(xiàn)焊接?！　∪绻钱惙N金屬焊接，則只有物理和化學(xué)性質(zhì)與晶體結(jié)構(gòu)彼此接近的金屬才更容易實(shí)現(xiàn)焊接。對(duì)于鋼的焊接，影響可焊性的主要因素是所含的化學(xué)成分。具影響力的元素是碳，硫，磷，氫，氧和氮，它們?cè)诤附舆^(guò)程中容易出現(xiàn)缺陷，并降低接頭的性能。其他合金元素，如錳，硅，鉻，鎳，鋁，鈦，釩，鈮，銅，硼等，都在不同程度上增加了焊接接頭的硬化趨勢(shì)和裂紋敏感性。因此，鋼的焊接性總是隨著碳含量和合金元素含量的增加而降低?！　×硗?，鋼材的熔煉和軋制狀態(tài)，熱處理狀態(tài)和組織狀態(tài)在不同程度上影響可焊性。因此，近年來(lái)，開(kāi)發(fā)并開(kāi)發(fā)了各種CF鋼（抗裂鋼），Z方向鋼（抗層狀撕裂鋼），TMCP鋼（控制軋制鋼）等，并通過(guò)精煉或精煉來(lái)制造。精煉或精煉晶粒以及控制軋制工藝等手段來(lái)提高鋼的可焊性?！　『附硬牧现苯訁⑴c焊接過(guò)程中的一系列化學(xué)冶金反應(yīng)，這決定了焊接金屬的成分，結(jié)構(gòu)和性能?！　〔⑿纬扇毕荨Ｈ绻附硬牧线x擇不當(dāng)，則與母材不匹配。不僅會(huì)得到滿(mǎn)足使用要求的接頭，而且還會(huì)引起諸如裂紋和結(jié)構(gòu)性能變化的缺陷。因此，也保證了正確選擇焊接材料以獲得高質(zhì)量的焊接。

　　焊接性是焊接材料適用性的指標(biāo)。它是在某些焊接條件下獲得良好接頭的難易程度以及接頭在使用條件下能否可靠運(yùn)行的度量?！　】珊感园ㄟ^(guò)程可焊性和可焊性?！　」に嚳珊感允侵冈谀承┖附庸に嚄l件下獲得優(yōu)異，致密，無(wú)缺陷的焊接接頭的能力。它不是金屬本身的固有特性，而是根據(jù)焊接方法和所采用的特定工藝方法進(jìn)行評(píng)估的。因此，金屬材料的工藝可焊性與焊接工藝密切相關(guān)。對(duì)于熔焊，通常經(jīng)歷傳熱過(guò)程和冶金反應(yīng)過(guò)程，因此過(guò)程可焊性可分為“熱可焊性”和“冶金可焊性”。熱可焊性是指焊接熱循環(huán)對(duì)焊料熱影響區(qū)的微觀(guān)結(jié)構(gòu)和性能的影響程度。用于評(píng)估焊接金屬對(duì)熱的敏感性，例如晶體生長(zhǎng)，組織特性的變化等。它主要與待焊接的材料和焊接過(guò)程有關(guān)。冶金可焊性是指在某些冶金過(guò)程中，物理和化學(xué)變化對(duì)焊接性能和缺陷的影響程度。它包括合金元素的氧化，還原，氮化，蒸發(fā)，氫，氧和氮溶解對(duì)氣孔，夾雜物，裂紋等形成的影響，以評(píng)估材料作為冶金缺陷的敏感性。　　焊接性的使用是指焊接接頭或整個(gè)結(jié)構(gòu)滿(mǎn)足產(chǎn)品技術(shù)條件中規(guī)定的性能特征的程度。使用的性能取決于焊接結(jié)構(gòu)的工作條件和設(shè)計(jì)中提出的技術(shù)要求。它通常包括常規(guī)的機(jī)械性能，低溫韌性，抗脆性斷裂，高溫蠕變，疲勞性能，耐久性，耐腐蝕性和耐磨性。　　理論上，可以在熔融狀態(tài)下彼此形成固溶體或低共熔體的任何兩種金屬或合金原則上可以焊接。也就是說(shuō)，它具有所謂的原理可焊性，也稱(chēng)為物理可焊性。但是，這種可焊接性原理只是為材料實(shí)現(xiàn)焊接提供了理論依據(jù)，并不意味著該材料可以通過(guò)任何焊接方法獲得，并且可以獲得滿(mǎn)足性能要求的高質(zhì)量焊接接頭。相同種類(lèi)的金屬或合金具有可焊性的原理，但在不同的焊接工藝條件下其可焊性差異很大。例如，當(dāng)將氧乙炔火焰焊接在鋁合金2A16之間時(shí)，容易發(fā)生裂紋或者強(qiáng)度和塑性嚴(yán)重降低，并且難以獲得高質(zhì)量的焊接接頭。但是，當(dāng)使用氬弧焊時(shí)，效果非常好。結(jié)果表明，2A16鋁合金對(duì)氣焊的適應(yīng)性較差，對(duì)氬弧焊的適應(yīng)性較好?！　∫虼耍饘俨牧系目珊感圆粌H與材料本身的固有特性有關(guān)，而且與許多焊接工藝條件有關(guān)。同一材料在不同的焊接工藝條件下具有不同的可焊性。而且，隨著新的焊接方法，焊接材料或焊接工藝的發(fā)展和完善，一些焊接性差的金屬材料也將成為具有良好焊接性的材料。

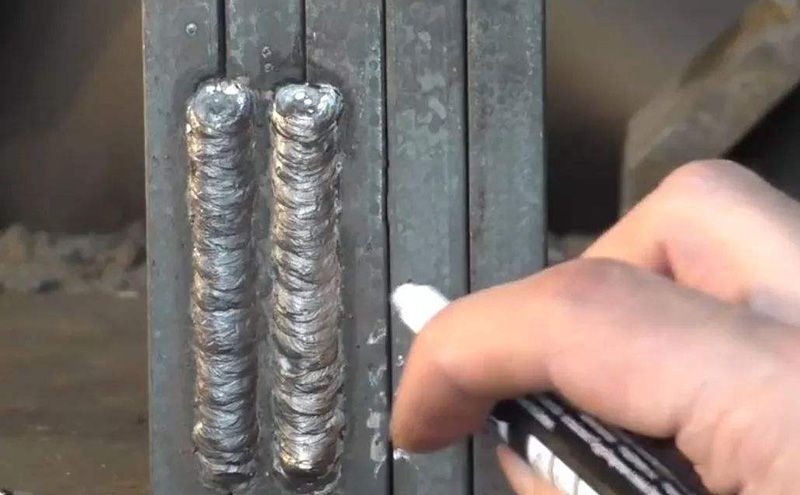

　　擦拭垂直焊接位置，注意潤(rùn)滑脂，定位焊劑和水。　　要知道要焊接的焊接角度的大小，請(qǐng)首先根據(jù)焊接角度燃燒一個(gè)標(biāo)準(zhǔn)的焊接角度。請(qǐng)注意，必須從下到上焊接高質(zhì)量的焊接?！　臉?biāo)準(zhǔn)焊接角度開(kāi)始，開(kāi)始電弧。當(dāng)導(dǎo)線(xiàn)左右擺動(dòng)時(shí)，請(qǐng)注意不要超過(guò)熔池。電線(xiàn)完全溶解。左右搖擺都應(yīng)在兩側(cè)停止。時(shí)間的長(zhǎng)短由焊接角度決定。如果焊接角度太大，建議多次焊接。通常，**好在**個(gè)小點(diǎn)以下進(jìn)行焊接。如果太大，則很容易變得笨重和丑陋，并且容易在兩側(cè)隆起。左右搖擺時(shí)，請(qǐng)務(wù)必控制節(jié)奏并緩慢焊接。　　定位點(diǎn)的方法：這里有兩種主要的演講方式：一是直接過(guò)渡法，注意個(gè)人掌握能力，擺動(dòng)到錨點(diǎn)時(shí)，直接擺動(dòng)并燃燒，注意順手不要停在中間，**好自然過(guò)渡，兩邊呆著看看自己的掌握程度。請(qǐng)注意，因?yàn)檫^(guò)渡速度很快，所以解決方案不是透明的，而且容易油炸。穿防護(hù)服。第二種是點(diǎn)焊轉(zhuǎn)換方法。焊接到定位點(diǎn)時(shí)，停止并向左右擺動(dòng)2次以進(jìn)行往返行程。點(diǎn)焊過(guò)渡到過(guò)去的定位點(diǎn)，繼續(xù)焊接?！　『附咏Y(jié)束時(shí)，熔池中必須填充點(diǎn)焊?！　∪绻橇⒒∈胶附?，則要求焊接角度小，可以不用擺錘直接拾取，技術(shù)要求較高。

　　氣體保護(hù)焊可以焊接鋁焊絲?！　》椒ㄊ怯肬形輪代替送絲輪，用異形軟管代替送絲軟管，用水冷式軟管代替噴槍?！　怏w保護(hù)焊是指保護(hù)二氧化碳或氬氣且不將焊絲用于焊條的焊接方法。CO2焊接效率高，并且氬保護(hù)焊主要焊接鋁，鈦，不銹鋼等。　　使用割炬時(shí)，必須首先檢查抽吸性能和氣密性，并且不得在割炬，氣體能量通道和調(diào)節(jié)閥的接頭上涂油脂。　　點(diǎn)燃割炬后，應(yīng)先點(diǎn)燃乙炔閥，然后打開(kāi)氧氣閥以調(diào)節(jié)火焰。熄火時(shí)，應(yīng)先關(guān)閉乙炔，然后關(guān)閉氧氣。嚴(yán)禁在停止使用時(shí)**連接割炬，軟管和氣源?！　∈褂酶罹鏁r(shí)，請(qǐng)清潔工作表面上的油漆表面，防銹層等，并且請(qǐng)勿在水泥地面上工作，以防止生銹的水和水泥傷害高溫人員?！　↑c(diǎn)燃割炬后，首先執(zhí)行點(diǎn)火測(cè)試以檢查割嘴是否已安裝。?；饡r(shí)，應(yīng)先關(guān)閉乙炔，然后關(guān)閉氧氣。

　　材料的釬焊性是指材料在一定的釬焊條件下獲得**接頭的難易程度。對(duì)某種材料而言，若采用的釬焊工藝越簡(jiǎn)單，釬焊接頭的質(zhì)量越好，則該種材料的釬焊性越好；反之，如果采用復(fù)雜的釬焊工藝也難獲得**接頭，那么該種材料的釬焊性就差。?　　1、影響材料釬焊性的首要因素是材料本身的性質(zhì)?！　±?Cu和?Fe的表面氧化物疏松而容易去除，因而?Cu和?Fe的釬焊性好；Al的表面氧化物非常致密穩(wěn)定而難以去除，因而鋁的釬焊性差。?　　材料的釬焊性可從工藝因素（包括采用何種釬料、釬劑和釬焊方法）來(lái)考察。例如大多數(shù)釬料對(duì)Cu和Fe的潤(rùn)濕作用都比較好，而對(duì)?W和?Mo的潤(rùn)濕作用差，故?Cu和?Fe的釬焊性好，而W和Mo的釬焊性差；又如?Ti及其合金同大多數(shù)釬料作用后會(huì)在界面區(qū)形成脆性化合物，故Ti的釬焊性差；再如低碳鋼在爐中釬焊時(shí)對(duì)保護(hù)氣氛的要求較低，而含AI、Ti的高溫合金只有在真空釬焊時(shí)才能獲得良好的接頭，故低碳鋼的釬焊性好，而高溫合金的釬焊性差。?總而言之，材料的釬焊性不但決定于材料本身，而且與釬料、釬劑和釬焊方法有關(guān)，因此必須根據(jù)具體情況進(jìn)行綜合評(píng)定?！　♀F焊的基本原理　　釬焊時(shí)采用比母材熔點(diǎn)低的金屬材料，將焊件和釬料加熱到高于釬料熔點(diǎn)低于母材熔點(diǎn)，利用液態(tài)釬料潤(rùn)濕母材，填充接頭間隙，并與母材相互擴(kuò)散實(shí)現(xiàn)連接焊件的方法?！　?、釬焊街頭形成的基本條件是什么？影響釬焊潤(rùn)濕角的因素有哪些？　　（1）、液體對(duì)固體的潤(rùn)濕以及釬縫間隙的毛細(xì)作用；　　（2）釬料和母材的成分、溫度的影響、金屬表面氧化物的影響、釬劑的影響、母材表面狀態(tài)的影響?！　?、鉛焊接頭是怎樣形成的，分為幾個(gè)區(qū)域？　　形成過(guò)程1釬料填滿(mǎn)釬縫的過(guò)程2釬料同釬焊金屬相互作用的過(guò)程　　擴(kuò)散區(qū)：是釬料組分向釬焊金屬擴(kuò)散形成的?！　〗缑鎱^(qū)：是釬焊金屬向釬料溶解、冷卻后形成的，它可能是固溶體或金屬間化合物?！　♀F縫中心區(qū)：由于釬焊金屬的溶解和釬料組分的擴(kuò)散以及結(jié)晶時(shí)的偏析，其組織也不同于釬料的原始組織。　　4、潤(rùn)濕：固體表面與液體接觸時(shí)，原來(lái)的固相-氣相界面消失，形成新的固相-液相界面，這種現(xiàn)象叫潤(rùn)濕?！　′佌梗簩⒛骋旱沃糜诠腆w表面，若液——固系通過(guò)液滴和固體界面的變化，能使其自由能降低，則液滴沿固體表面會(huì)自動(dòng)流開(kāi)鋪開(kāi)，這種現(xiàn)象為鋪展。

　　1、焊條入庫(kù)時(shí)的外包裝必須完好，產(chǎn)品說(shuō)明書(shū)、合格證和焊材材質(zhì)證書(shū)等應(yīng)齊全，入庫(kù)時(shí)必須有企業(yè)焊接監(jiān)督人員簽字認(rèn)可?！　?、焊條應(yīng)存放在專(zhuān)用庫(kù)房?jī)?nèi)，庫(kù)房溫度應(yīng)保持在20℃以上，相對(duì)濕度保持在60％以下，庫(kù)房?jī)?nèi)干凈、整潔?！　?、焊條堆放時(shí)不許直接放在地面上，應(yīng)距地面300mm以上，距墻壁100mm以上?！　?、焊條應(yīng)按類(lèi)別、型號(hào)、規(guī)格、批次、產(chǎn)地、入庫(kù)時(shí)間等分類(lèi)存放，并有明顯標(biāo)記。　　5、焊條發(fā)放時(shí)應(yīng)輕拿輕放，以防焊條受損。　　6、定期檢查焊條，如發(fā)現(xiàn)有受潮、污損、錯(cuò)存、錯(cuò)發(fā)等應(yīng)及時(shí)處理，庫(kù)存數(shù)量應(yīng)根據(jù)生產(chǎn)用量進(jìn)行儲(chǔ)存。　　7、烘干焊條時(shí)，必須核查其牌號(hào)、型號(hào)、規(guī)格等，注意不同類(lèi)型焊條一般不能在同爐中烘干。烘干時(shí)，每層焊條堆放不能太厚(以1-3層為好)，以免焊條受熱不均，影響焊條質(zhì)量?！　?、發(fā)放低氫型焊條時(shí)必須給領(lǐng)用者配備焊條保溫筒，以保證焊條質(zhì)量，同時(shí)作好發(fā)放記錄?！　?、庫(kù)房管理人員應(yīng)隨時(shí)到現(xiàn)場(chǎng)巡視有無(wú)用剩的焊條，用剩的焊條應(yīng)拿回烘烤箱內(nèi)，不能露天存放，低氫型（如J506）焊條次日使用前還要再烘干(在低溫烘箱中恒溫保管的除外)。　　10、如因存放時(shí)間長(zhǎng)而導(dǎo)致焊條表面上有白色結(jié)晶(發(fā)毛)，但藥皮無(wú)成塊脫落，焊接時(shí)無(wú)大量飛濺，且焊后無(wú)氣孔、無(wú)裂紋等缺陷，仍可用于一般構(gòu)件焊接?！　?1、如果焊芯嚴(yán)重銹蝕，藥皮嚴(yán)重受損或嚴(yán)重脫落則應(yīng)報(bào)廢，報(bào)廢的焊條的焊芯可以回收。

　　磷銅焊條焊接工藝知識(shí)　　基本項(xiàng)目　　1焊縫外觀(guān)：焊縫外形均勻，焊道與焊道、焊道與基本金屬之間過(guò)渡平滑，焊渣和飛濺物清除干凈?！　?表面氣孔：Ⅰ、Ⅱ級(jí)焊縫不允許；Ⅲ級(jí)焊縫每50mm長(zhǎng)度焊縫內(nèi)允許直徑≤0.4t；且≤3mm氣孔2個(gè)；氣孔間距≤6倍孔徑?！　?咬邊：Ⅰ級(jí)焊縫不允許。Ⅱ級(jí)焊縫：咬邊深度≤0.05t，且≤0.5mm，連續(xù)長(zhǎng)度≤100mm，且兩側(cè)咬邊總長(zhǎng)≤10%焊縫長(zhǎng)度。Ⅲ級(jí)焊縫：咬邊深度≤0.1t，且≤1mm?！　。ㄗⅲ簍為連接處較薄的板厚。）　　注意事項(xiàng)：　　1焊后不準(zhǔn)撞砸接頭，不準(zhǔn)往剛焊完的鋼材上澆水。低溫下應(yīng)采取緩冷措施?！　?不準(zhǔn)隨意在焊縫外母材上引弧?！　?各種構(gòu)件校正好之后方可施焊，并不得隨意移動(dòng)墊鐵和卡具，以防造成構(gòu)件尺寸偏差。隱蔽部位的焊縫必須辦理完隱蔽驗(yàn)收手續(xù)后，方可進(jìn)行下道隱蔽工序?！　?低溫焊接不準(zhǔn)立即清渣，應(yīng)等焊縫降溫后進(jìn)行。

　　在工作或者在車(chē)間，每一個(gè)焊工都需要保護(hù)自己以防止眼睛損傷。在通常的規(guī)范中，選擇一個(gè)較貴的面罩將增加舒適度，改善你的焊接能力，從而獲得更高質(zhì)量的焊縫和確保你的安全。不幸的是，如果你不熟悉**近的自動(dòng)變光透鏡技術(shù)和***標(biāo)準(zhǔn)，選擇一個(gè)面罩將會(huì)變得很困惑。本文將幫助您對(duì)眾多的安全設(shè)備的選擇和在考慮購(gòu)買(mǎi)這些安全設(shè)備之前，提出對(duì)這些設(shè)備的思考，同時(shí)展示了行業(yè)的一些高端設(shè)計(jì)和趨勢(shì)。　　自動(dòng)變暗或者普通玻璃目鏡　　**個(gè)問(wèn)題是買(mǎi)焊接頭盔時(shí)哪種類(lèi)型的目鏡適合你？普通的非自動(dòng)的焊接頭盔50年前就有了，太普通了。盡管現(xiàn)在注塑塑料做的頭盔代替了厚皮革，這種頭盔提供基本的保護(hù)。這些目鏡大多數(shù)是遮光度為#10的帶有紫外線(xiàn)和紅外線(xiàn)涂層的特制的黑色玻璃鏡。當(dāng)焊工準(zhǔn)備開(kāi)始焊接時(shí)，引弧前，焊工迅速點(diǎn)頭使得頭盔扣上。焊完后，轉(zhuǎn)動(dòng)頭盔，把它從臉上拿開(kāi)，觀(guān)察焊縫，并重新準(zhǔn)備下一道焊接。雖然便宜，普通的頭盔有很多缺點(diǎn)：開(kāi)始焊接時(shí)，特別是初學(xué)者，扣上頭盔后很難使焊槍或噴嘴對(duì)準(zhǔn)正確的接頭位置。在一個(gè)局限空間進(jìn)行焊接，如汽車(chē)或者拖車(chē)下面時(shí)，沒(méi)有足夠的空間使頭盔扣上扣下。經(jīng)過(guò)一整天的焊接，頭盔重復(fù)性地扣上扣下使得脖子酸痛。而且，特別是在焊接任務(wù)繁重時(shí)候，頭盔翻上翻下使得焊接效率特低。　　自動(dòng)變暗焊接頭盔解決了所有這些問(wèn)題?！　∵@種頭盔代替了普通的有色玻璃，頭盔裝配有電子濾光透鏡的自動(dòng)變暗過(guò)濾器，而且往往都配有可調(diào)節(jié)功能，使焊接容易。這些功能在下文討論。這種自動(dòng)變暗濾光透鏡或ADF，是一種和通用于數(shù)字鬧鐘數(shù)字顯示的設(shè)計(jì)相似的液晶顯　　示屏。大多數(shù)濾片均采用了電池組和太陽(yáng)能發(fā)電。一些光敏元件被安裝在目鏡的旁邊來(lái)檢測(cè)焊接弧光。當(dāng)目鏡沒(méi)有活性的時(shí)候，自動(dòng)變暗液晶濾波器通常是#3或#4的遮光度，它和太陽(yáng)鏡相似很容易透過(guò)。這使得起弧更容易，因?yàn)楹腹た梢钥吹芥u極氬弧焊焊槍或者焊絲和他所要焊的工件的位置。一旦起弧，頭盔上的傳感器使得目鏡的遮光度為#9~#13，它可以比你眨眼的速度還快幾百倍。由于過(guò)濾器上都具有紫外和紅外涂層，不管目鏡有沒(méi)有變暗，眼睛都可以避免射線(xiàn)的傷害。自動(dòng)變暗焊接頭盔使得你能獲得一個(gè)合適的焊接接頭位置。重要的是，只要頭盔戴著，就一直處于保護(hù)狀態(tài)?！　」潭ɑ蚩勺兊恼诠舛取　∪绻鄶?shù)情況的焊接涉及同種材料(如鋼鐵），同樣的厚度，使用相同的焊接工藝參數(shù)（如焊條電弧焊、電流大小等），因此你只需要固定＃10的遮光度。普通鏡片的頭盔是固定的遮光度，而**便宜的自動(dòng)變暗頭盔也是固定的色調(diào)。然而，大部分焊工是焊接不同的材料，如低碳鋼、不銹鋼和鋁合金等，焊不同的厚度的板材，根據(jù)具體情況需要設(shè)計(jì)不　　同的焊接工藝（如SMAW，MIG、TIG焊等），那意味著焊接電流范圍可以從40A到大于200A，這一差異在于電弧的亮度不同。為了很好地保護(hù)你的眼睛和獲得**好的焊縫外觀(guān)，你需要一個(gè)可調(diào)焦的目鏡。這些調(diào)節(jié)器安裝在頭盔的目鏡上。大部分變焦目鏡遮光度可調(diào)范圍為#9~#12或#13.一般你不需要設(shè)置到#13，除非你用非常大的焊接電流或者你的眼睛對(duì)弧光很敏感?！　￠_(kāi)關(guān)速度（即鏡頭反應(yīng)時(shí)間）當(dāng)你去買(mǎi)自動(dòng)變暗頭盔時(shí)，你會(huì)注意到大部分制造商宣傳其目鏡遮光度的切換速度。這個(gè)數(shù)字告訴你多快使得從正常光度（通常#3或#4遮光度）轉(zhuǎn)變到焊接時(shí)候的黑暗度。從高強(qiáng)光變暗的速度越快，對(duì)焊工的眼睛越好。由于弧光的作用，過(guò)慢的反映時(shí)間有時(shí)將導(dǎo)致眼睛出現(xiàn)干燥刺眼等不舒服的感覺(jué)。入門(mén)級(jí)鏡頭的開(kāi)關(guān)切換速度額定值為三千六百分之一秒，中級(jí)和**水平的頭盔開(kāi)關(guān)速度高達(dá)1/16000秒或更快。一些制造商宣傳頭盔轉(zhuǎn)變速率用小數(shù)，把它在小數(shù)級(jí)別劃分為1到3600的等級(jí)。一般來(lái)說(shuō)，轉(zhuǎn)換速度更快，頭盔的價(jià)格更昂貴。為什么花更多的錢(qián)買(mǎi)轉(zhuǎn)變速度更快的目鏡？一個(gè)詞：舒適。更快的轉(zhuǎn)變速度，這些眼睛出現(xiàn)不適的影響將可以忽略。如果你用轉(zhuǎn)變速率為三千六百分之一秒的鏡頭焊接一整天，這會(huì)使你在更慢的時(shí)間出現(xiàn)如前面所述的由于強(qiáng)弧光導(dǎo)致的干燥、發(fā)癢等眼睛不舒服的癥狀?！　√?yáng)能電源和電池壽命　　一些自動(dòng)變暗頭盔在內(nèi)部安裝不可代替的電池和太陽(yáng)能附板。這些頭盔在**次使用時(shí)往往需要在陽(yáng)光直射下充電一段時(shí)間，如果你存放較長(zhǎng)的時(shí)間需要類(lèi)似的充電時(shí)間，當(dāng)你想馬上焊接的時(shí)候就可以有個(gè)較快的反應(yīng)速度。這種頭盔有個(gè)缺點(diǎn)是一旦電池耗盡，這種目鏡就不能用了。更好的投資是頭盔的電源是可更換電池和太陽(yáng)能附板，使得你可以立即焊接。選擇帶AAA電池的鏡頭，更換更為經(jīng)濟(jì)且應(yīng)用廣泛，而鋰電池可以延長(zhǎng)壽命。不過(guò)，鋰電池更換時(shí)成本較高且較難買(mǎi)到。在MIG焊接時(shí)，典型的AAA電池的壽命大約2000小時(shí)。可調(diào)靈敏度和延遲控制中級(jí)的和**的自動(dòng)變暗盔通常都有調(diào)整多少亮度會(huì)觸發(fā)鏡頭變暗的能力。當(dāng)在低電流焊接時(shí)，特別是像TIG焊電弧不像其他焊接那么明亮，靈敏度控制是有用的。延遲控制是另一個(gè)有用的特點(diǎn)。這個(gè)控制可以使你確定在焊接熄弧后目鏡保持多長(zhǎng)時(shí)間的黑暗遮光度。當(dāng)厚大的工件進(jìn)行點(diǎn)焊時(shí)，焊點(diǎn)間短時(shí)間的停留能使你較快完成工作。當(dāng)大電流焊接時(shí)熄弧之后看不到焊縫區(qū)，延長(zhǎng)停留遮光時(shí)間較好。根據(jù)不同的制造商和價(jià)格，這些功能往往由切換開(kāi)關(guān)的靈敏度和延遲時(shí)間長(zhǎng)短的決定。**水平頭盔通常會(huì)無(wú)限地提供更大的調(diào)整范圍能力。入門(mén)級(jí)的自動(dòng)變暗盔通常沒(méi)有這些功能。頭盔重量較輕的頭盔對(duì)使用者的脖子產(chǎn)生較小的壓力，減少疲勞，增加舒適度。當(dāng)你焊接一會(huì)兒時(shí)間可能1磅不算什么，但是當(dāng)你整天工作時(shí)，你會(huì)發(fā)現(xiàn)非常重。想象一下伸長(zhǎng)手臂平舉一本書(shū)的例子：舉幾秒鐘很容易，但是當(dāng)舉一兩分鐘之后就會(huì)覺(jué)得非常重。同樣的道理：對(duì)于較重的頭盔遲早會(huì)引起焊工不舒適?！　?**標(biāo)準(zhǔn)（因?yàn)榉g的美國(guó)的文章，這里的標(biāo)準(zhǔn)是指美國(guó)的）　　**新的焊接頭盔安全標(biāo)準(zhǔn)是ANSIZ87.1-2003。這一標(biāo)準(zhǔn)要求：頭盔和自動(dòng)變暗的鏡頭制造商評(píng)定他們的廣告說(shuō)明書(shū)，如開(kāi)關(guān)速度，黑暗度設(shè)置和其他規(guī)格等，通過(guò)獨(dú)立的實(shí)驗(yàn)室測(cè)試以達(dá)到宣傳的要求。這些嚴(yán)格的測(cè)試要求頭盔和鏡頭經(jīng)受得住飛行物的撞擊，無(wú)論色調(diào)設(shè)置如何都要能完全過(guò)濾紫外線(xiàn)和紅外線(xiàn)，滿(mǎn)足廣告說(shuō)明的開(kāi)關(guān)速度和在極端溫度下的遮光度。自動(dòng)變暗目鏡必須可以在溫度低23華氏度和高達(dá)131華氏度間工作，以確保能有同樣的保護(hù)效果?！　≠I(mǎi)家注意　　不是市場(chǎng)上的頭盔都滿(mǎn)足目前的標(biāo)準(zhǔn)，2003年以前，這個(gè)標(biāo)準(zhǔn)應(yīng)該追溯到1989年。在那個(gè)時(shí)侯，沒(méi)有溫度測(cè)試試驗(yàn)指導(dǎo)要求。即便在今天，也沒(méi)有不允許制造商按照舊標(biāo)準(zhǔn)賣(mài)頭盔。開(kāi)關(guān)速度和遮光水平可以遠(yuǎn)低于廣告上說(shuō)明，而使得你的眼睛暴露在弧光下。應(yīng)該怎樣看呢？可以肯定的頭盔產(chǎn)品包裝和宣傳是“符合ANSIZ87.1-2003”或“Z87+”標(biāo)準(zhǔn)。這意味著頭盔通過(guò)**新的美國(guó)國(guó)家標(biāo)準(zhǔn)學(xué)會(huì)和安全工程學(xué)會(huì)批準(zhǔn)，僅是該產(chǎn)品符合“ANSI批準(zhǔn)”，但不意味著它通過(guò)了2003年的標(biāo)準(zhǔn)。

　　答：焊條往往會(huì)因吸潮而使工藝性能變壞，造成電弧不穩(wěn)、飛濺增大，并容易產(chǎn)生氣孔、裂紋等缺陷。因此，焊條使用前必須嚴(yán)格烘干。一般酸性焊條的烘干溫度150--200℃，時(shí)間1小時(shí)；堿性焊條的烘干溫度350--400℃，時(shí)間1--2小時(shí)，烘干后放在100--150℃的保溫箱內(nèi)，隨用隨取。
