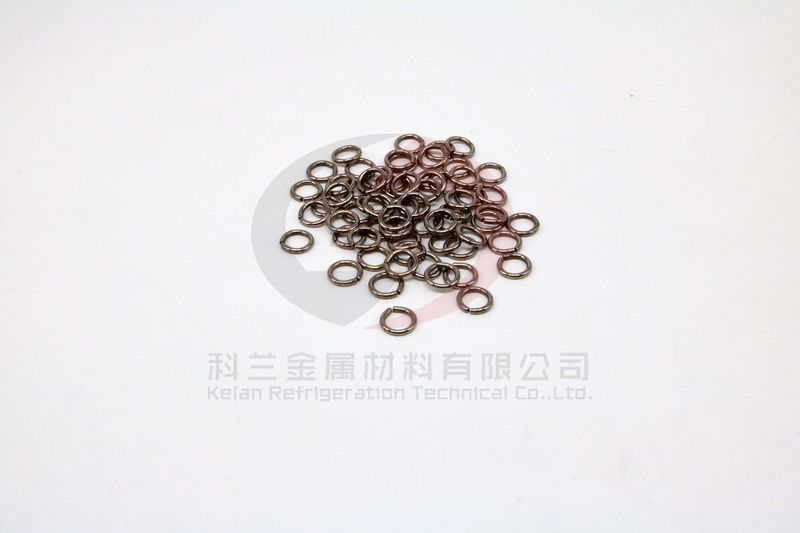

美國焊接學會的焊接發展以450°C為分界線,釬焊的焊料液溫度高于450°C,而釬焊的溫度低于450°C。這種劃分方式已為世界上大多數人所接受,但也有一些不同的看法,例如以429°C(8000F)作為分界線的美國 軍事標準MILSPEC。另外,一些從事電子產品焊接的人認為,在315°C(6000F)以下的焊接是焊接。
實際上,在電子工業中,絕大多數釬焊是在300°C以下進行的,而在450°C以上的釬焊連接在電子工業中相對較少。電子工業中的焊接技術與傳統焊接有很大不同。從材料的角度來看,與涉及鐵基黑色金屬的傳統焊接技術相比,電子行業中連接的材料是有色金屬,種類繁多,通常涉及貴金屬稀有金屬和多層多層合金金屬組合系統。另外,經常涉及非金屬材料的連接問題。由于要連接的對象的多樣性,用于完成連接的材料(焊接等)也表現出多種多樣且復雜的組成。從連接物體的尺寸特性來看,細小特征構成了這些連接物體的鮮明特征。例如,許多焊點尺寸遠小于1MM2,并且鏈接對象的凸塊和金屬涂層可能小于0.1MM,厚度僅為幾微米:焊點和焊點的范圍也從1MM2到更大。比十幾微米。和。隨著電子產品的小型化,對輕量,高精度和高可靠性的需求,連接物體的尺寸仍在減小。亞微米和納米級包裝技術也正在興起。團隊的電子包裝和組裝的可靠性也帶來了挑戰。同時,隨著電子封裝組裝技術的飛速發展,晶圓級芯片級組裝級系統級技術已開始用于封裝和組裝階段。這導致了焊接工藝在從晶圓到電子產品的所有包裝和互連中的全部應用。
現代已經以電子技術為核心進入信息時代。隨著電子產品進入千家萬戶,甚至每個人都將攜帶數十種集成電路產品,例如手表和手機IC卡。MP3掌上電腦
智能玩具電子鑰匙等都需要更小,更輕的電子產品,更快,更安全,更可靠,這促進了微電子包裝技術的發展,并促進了電子包裝向高密度多功能無鉛的發展。電子封裝新技術的趨勢,例如焊球陣列(BGA)芯片尺寸封裝(GSP)倒裝芯片直接粘附到晶圓級封裝,三維堆疊封裝,系統級封裝,多芯片封裝,多芯片模塊封裝和適應到各種專用電子設備所需的光電封裝,高壓大功率設備封裝,RF微波設備封裝,MEMS封裝等,電子封裝發展到高集成度和高密度,促使焊點越來越小所承載的力學熱學,電學負荷越來越高,因此封裝過程中由于軟釬焊帶來的可靠性研究尤為重要。另外隨著人么環保意識的增強對鉛的毒害認識加深,軟釬焊技術在向無鉛焊過度的過程中,封裝焊料與封裝工藝的改變所帶來的突出的問題之一就是無鉛軟釬料的開發及焊點的可靠性問題。
