焊接的型式都有那些？ 比如滿焊，連續(xù)焊……

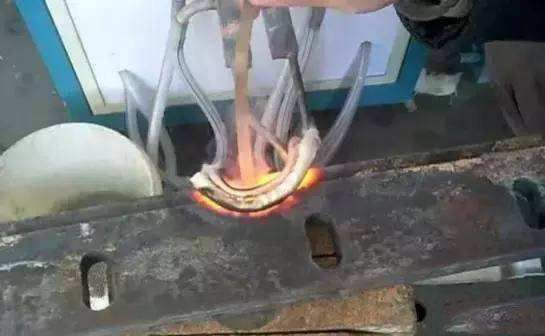

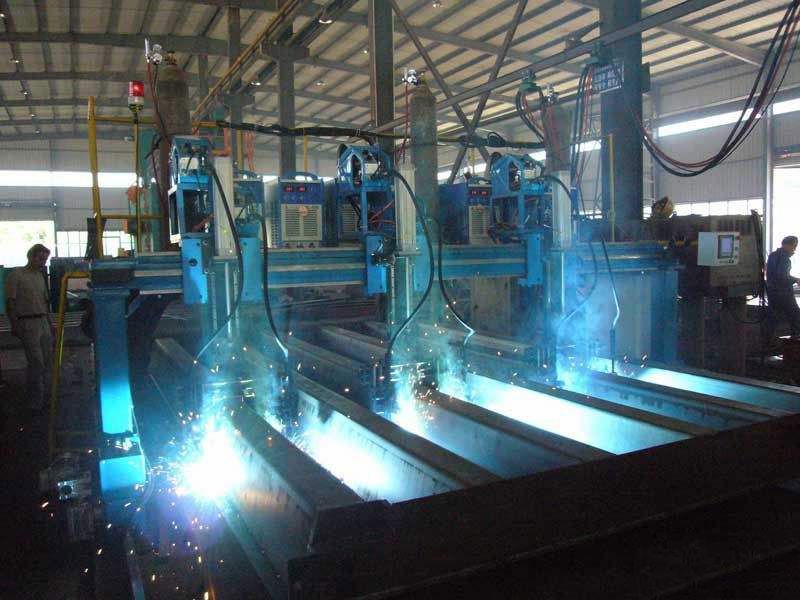

焊接形式有很多種，使用比較多的有釬焊，電弧焊，電阻焊，激光焊，電子束焊等等?！ ∠旅娣謩e介紹一下： 一、釬焊 釬焊是利用熔點(diǎn)比母材低的金屬作為釬料，加熱后，釬料熔化，焊件不熔化，利用液態(tài)釬料潤濕母材，填充接頭間隙并與母材相互擴(kuò)散，將焊件牢固的連接在一起?！ 「鶕?jù)釬料熔點(diǎn)的不同，將釬焊分為軟釬焊和硬釬焊。 ?。?）軟釬焊：軟釬焊的釬料熔點(diǎn)低于450°C，接頭強(qiáng)度較低(小于70MPa)。 ?。?）硬釬焊：硬釬焊的釬料熔點(diǎn)高于450°C，接頭強(qiáng)度較高(大于200MPa)?！ ♀F焊接頭的承載能力與接頭連接面大小有關(guān)。因此，釬焊一般采用搭接接頭和套件鑲接，以彌補(bǔ)釬焊強(qiáng)度的不足?！ 《㈦娀『浮 ±秒娀∽鳛闊嵩吹娜酆阜椒?，稱為電弧焊?？煞譃槭止る娀『?、埋弧自動(dòng)焊和氣體保護(hù)焊等三種。手工自動(dòng)焊的優(yōu)點(diǎn)是設(shè)備簡單，應(yīng)用靈活、方便，適用面廣，可焊接各種焊接位置和直縫、環(huán)縫及各種曲線焊縫。尤其適用于操作不變的場合和短小焊縫的焊接；埋弧自動(dòng)焊具有生產(chǎn)率高、焊縫質(zhì)量好、勞動(dòng)條件好等特點(diǎn)；氣體保護(hù)焊具有保護(hù)效果好、電弧穩(wěn)定、熱量集中等特點(diǎn)?！ ∪?、電阻焊 電阻焊是利用電流通過工件及焊接接觸面間所產(chǎn)生的電阻熱，將焊件加熱至塑性或局部熔化狀態(tài)，再施加壓力形成焊接接頭的焊接方法?！ ‰娮韬阜譃辄c(diǎn)焊、縫焊和對焊3種形式?！ 。?）點(diǎn)焊：將焊件壓緊在兩個(gè)柱狀電極之間，通電加熱，使焊件在接觸處熔化形成熔核，然后斷電，并在壓力下凝固結(jié)晶，形成組織致密的焊點(diǎn)。 點(diǎn)焊適用于焊接4mm以下的薄板(搭接)和鋼筋，廣泛用于汽車、飛機(jī)、電子、儀表和日常生活用品的生產(chǎn)?！ 。?）縫焊：縫焊與點(diǎn)焊相似，所不同的是用旋轉(zhuǎn)的盤狀電極代替柱狀電極。疊合的工件在圓盤間受壓通電，并隨圓盤的轉(zhuǎn)動(dòng)而送進(jìn)，形成連續(xù)焊縫?！ 】p焊適宜于焊接厚度在3mm以下的薄板搭接，主要應(yīng)用于生產(chǎn)密封性容器和管道等?！ 。?）對焊：根據(jù)焊接工藝過程不同，對焊可分為電阻對焊和閃光對焊。 1）電阻對焊焊接過程是先施加頂鍛壓力(10～15MPa)，使工件接頭緊密接觸，通電加熱至塑性狀態(tài)，然后施加頂鍛壓力(30～50MPa)，同時(shí)斷電，使焊件接觸處在壓力下產(chǎn)生塑性變形而焊合。 電阻對焊操作簡便，接頭外形光滑，但對焊件端面加工和清理要求較高，否則會(huì)造成接觸面加熱不均勻，產(chǎn)生氧化物夾雜、焊不透等缺陷，影響焊接質(zhì)量。因此，電阻對焊一般只用于焊接直徑小于20mm、截面簡單和受力不大的工件?！ ?）閃光對焊焊接過程是先通電，再使兩焊件輕微接觸，由于焊件表面不平，使接觸點(diǎn)通過的電流密度很大，金屬迅速熔化、氣化、爆破，飛濺出火花，造成閃光現(xiàn)象。繼續(xù)移動(dòng)焊件，產(chǎn)生新的接觸點(diǎn)，閃光現(xiàn)象不斷發(fā)生，待兩焊件端面全部熔化時(shí)，迅速加壓，隨即斷電并繼續(xù)加壓，使焊件焊合。 閃光對焊的接頭質(zhì)量好，對接頭表面的焊前清理要求不高。常用于焊接受力較大的重要工件。閃光對焊不僅能焊接同種金屬，也能焊接鋁鋼、鋁銅等異種金屬，可以焊接0.01mm的金屬絲，也可以焊接直徑500mm的管子及截面為20000mm2的板材?！ ∷?、激光焊 激光焊利用聚焦的激光束作為能源轟擊工件所產(chǎn)生的熱量進(jìn)行焊接。 激光焊具有如下特點(diǎn)： 1）激光束能量密度大，加熱過程極短，焊點(diǎn)小，熱影響區(qū)窄，焊接變形小，焊件尺寸精度高； 2）可以焊接常規(guī)焊接方法難以焊接的材料，如焊接鎢、鉬、鉭、鋯等難熔金屬； 3）可以在空氣中焊接有色金屬，而不需外加保護(hù)氣體； 4）激光焊設(shè)備較復(fù)雜，成本高。 激光焊可以焊接低合金高強(qiáng)度鋼、不銹鋼及銅、鎳、鈦合金等；異種金屬以及非金屬材料(如陶瓷、有機(jī)玻璃等)；目前主要用于電子儀表、航空、航天、原子核反應(yīng)堆等領(lǐng)域?！ ∥?、電子束焊 電子束焊利用在真空中利用聚焦的高速電子束轟擊焊接表面，使之瞬間熔化并形成焊接接頭。 電子束焊具有以下特點(diǎn)： 1）能量密度大，電子穿透力強(qiáng)； 2）焊接速度快，熱影響取消，焊接變形??； 3）真空保護(hù)好，焊縫質(zhì)量高，特別適用于活波金屬的焊接?！ ‰娮邮赣糜诤附拥秃辖痄?、有色金屬、難熔金屬、復(fù)合材料、異種材料等，薄板、厚板均可。特別適用于焊接厚件及要求變形很小的焊件、真空中使用器件、精密微型器件等?！ 」烙?jì)摟主所說的是指手工電弧焊的方法。（就是我們平時(shí)看到的施工人員手拿一個(gè)焊槍的那一種） 簡單的列出幾種： 點(diǎn)焊：在剛開始焊接時(shí)把零件固定好后用焊條在接觸縫上點(diǎn)幾處焊點(diǎn)，使零件簡單焊接在一起叫作點(diǎn)焊，這樣便于在繼續(xù)焊接時(shí)對焊接零件整形，但形狀位置不好友偏移時(shí)還可以重新敲開點(diǎn)焊。 滿焊：就是將準(zhǔn)備焊在一起的2個(gè)工件的所有接觸的地方都進(jìn)行熔焊。比如兩塊鋼板拼接，把一條焊縫全部焊滿就是滿焊，用于要求焊接強(qiáng)度較高的條件下?！ 』ê福涸趯B接強(qiáng)度要求不是太高的情況下，可以間斷地進(jìn)行焊接，即焊一段、間隔一段，就是花焊?！ 《押福涸谝粋€(gè)零件受損后，這時(shí)可以不重新制造新的零件，對其進(jìn)行焊接，在受損部位進(jìn)行堆焊，受損部位過大了也可以通過缺口內(nèi)加入填充材料（在不影響使用強(qiáng)度要求的情況下）的方法進(jìn)行堆焊。
