精品国产福利在线观看网站,亚洲日韩在线不卡,亚洲人成网在线播,久久久一本精品

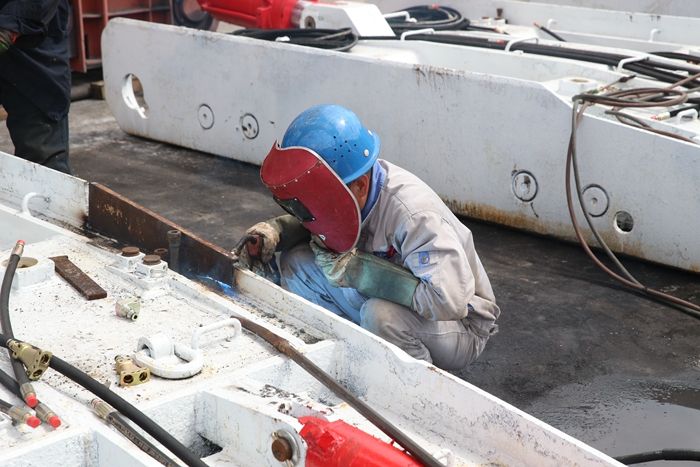

　　二保焊：

　　二保焊工藝適用于低碳鋼和低合金高強(qiáng)度鋼各種大型鋼結(jié)構(gòu)工程焊接，其焊接生產(chǎn)率高，抗裂性能好，焊接變形小，適應(yīng)變形范圍大，可進(jìn)行薄板件及中厚板件焊接。

　　二保焊橫焊和立焊的技巧：

　　1.垂直或傾斜位置開坡口的接頭必須從下向上焊接，對不開坡口的薄板對接和立角焊可采用向下焊接；平、橫、仰對接接頭可采用左向焊接法。

　　2.室外作業(yè)在風(fēng)速大于1m/s時(shí)，應(yīng)采用防風(fēng)措施。

　　3.必須根據(jù)被焊工件結(jié)構(gòu)，選擇合理的焊接順序。

　　4.對接兩端應(yīng)設(shè)置尺寸合適的引弧和熄弧板。

　　5.應(yīng)經(jīng)常清理軟管內(nèi)的污物及噴咀的飛濺。

　　6.有坡口的板縫，尤其是厚板的多道焊縫，焊絲擺動時(shí)在坡口兩側(cè)應(yīng)稍作停留，鋸齒形運(yùn)條每層厚度不大于4mm，以使焊縫熔合良好。

　　7.根據(jù)焊絲直徑正確選擇焊絲導(dǎo)電咀，焊絲伸出長度一般應(yīng)控制在10倍焊絲直徑范圍以內(nèi)。

　　8.送絲軟管焊接時(shí)必須拉順，不能盤曲，送絲軟管半徑不小于150mm。施焊前應(yīng)將送氣軟管內(nèi)殘存的不純氣體排出。

　　9.導(dǎo)電咀磨損后孔徑增大，引起焊接不能穩(wěn)定，需重新更換導(dǎo)電咀。

　　焊接程序：

　　1.焊接板縫，有縱橫交叉的焊縫應(yīng)先焊端焊縫后焊邊焊縫。

　　2.接縫長度超過1米以上，應(yīng)采用分中對稱焊法或逐步退焊法。

　　3.物架上對接與角接焊縫同時(shí)存在時(shí)，應(yīng)先焊板的對接縫，后焊物架的對接焊縫，**焊物架與板的角接焊縫。

　　4.凡對稱物件應(yīng)從中 央向首尾方向開始焊接并左、右、方向?qū)ΨQ進(jìn)行。

　　5.物件上、平、立、角焊同時(shí)存在時(shí)，應(yīng)先焊立角焊，后焊平角焊；先焊短焊縫，后焊長焊縫。

　　6.一切吊運(yùn)“馬”，其焊腳應(yīng)為“吊馬”的板厚四周焊縫包角，焊后認(rèn)真檢查焊縫質(zhì)量。

　　7.部件焊縫質(zhì)量不好，應(yīng)在部件時(shí)就進(jìn)行反修改合格，不得留在整體安裝焊接時(shí)進(jìn)行。
