精品国产福利在线观看网站,亚洲日韩在线不卡,亚洲人成网在线播,久久久一本精品

　　你應(yīng)該說的是銀基釬焊。

　　銀基釬焊是釬焊流程之一。釬焊時，焊接件通過熔化焊料的固化來連接。我們公司使用火焰釬焊法?；鹧驸F焊時，在界面表面上預(yù)涂覆釬劑，或者首先加熱釬料棒，浸漬釬劑，然后將其帶到待焊接表面，該表面被均勻加熱至釬焊溫度。焊料均勻流動，填充縫隙，達到焊接的目的。

　　一.原材料

　　1種賤金屬

　　也就是說，焊接件通常是銅或銅合金。它需要好的材料，沒有雜質(zhì)。

　　焊料2

　　釬焊填充金屬通常被稱為焊絲，是釬焊時中使用的填充材料。銀基焊料主要是銀銅和銀銅鋅合金。其中，銀含量是重要的因素，可根據(jù)不同的含量分為不同的規(guī)格和品牌。對于我們的常規(guī)銅產(chǎn)品，我們可以選擇銀含量為30%的釬料(BAg30Cu)。

　　3釬劑。

　　俗稱焊粉，即釬焊時所用的溶劑，它是一種粉末，使用時需要配制成溶劑。其功能是去除釬焊填充金屬和母材表面的氧化物，保護焊接件和液態(tài)釬焊填充金屬在釬焊過程中免受氧化，并改善液態(tài)釬焊填充金屬對焊接件的潤濕性。硬釬劑銅和銅合金常用于銀基釬料釬焊，其中釬焊QJ101的溫度為550~850℃，而釬焊QJ102的溫度為650~850℃。釬劑使用時，應(yīng)將其放在金屬容器中。其制備簡單。它只需要開水就能做成糊狀。而且，水和釬劑不需要有一個非常精確的比率。但是要注意攪拌成糊狀，濃度不能太稀，否則會影響焊接效果。它可以在水邊攪拌，必要時用文火加熱以加速溶解。

　　焊接設(shè)備

　　1支火炬

　　通常稱為焊炬，可以使用通用焊炬或?qū)Ｓ煤妇?。為了均勻加熱焊接件，可以使用特殊的多火焰噴嘴或固定的多頭焊接噴嘴。

　　2氧氣瓶、乙炔瓶

　　氧-乙炔火焰釬焊是常用的方法釬焊。使用時要經(jīng)常檢查漏氣情況，避免回火、爆炸和其他安全事故。

　　3個夾具和夾具

　　我們公司需要的產(chǎn)品銀基釬焊大部分是浴室配件，通常是較小的產(chǎn)品。這就要求夾具在保證其精確定位的前提下實現(xiàn)安全。這需要從幾個方面考慮:夾具的便攜性(夾具應(yīng)該簡單實用，不要太重)；一套夾具可以同時定位同一產(chǎn)品的多個零件(通常5~6個零件是合適的，10個或更多零件可以考慮用于小型和簡單的焊接產(chǎn)品)；當夾具被定位時，產(chǎn)品的焊接表面可以具有一定的角度，以便于焊料在焊接表面上更好的分布。

　　人力資源

　　銀基釬焊對操作人員有嚴格的要求，操作人員必須具有至少一年釬焊的實際操作經(jīng)驗或經(jīng)過培訓達到一定的熟練水平，能夠熟練地調(diào)節(jié)焊槍和氣體，控制和掌握溫度。并且對產(chǎn)品質(zhì)量要求有一定的了解，同時也有責任心，能夠自覺并經(jīng)常對產(chǎn)品進行自檢，從而生產(chǎn)出高質(zhì)量的產(chǎn)品。

　　四釬焊個流程

　　1操作

　　在銀基釬焊過程中，操作過程非常重要，其中溫度的控制為重要，它更直接關(guān)系到生產(chǎn)效率和產(chǎn)品質(zhì)量。

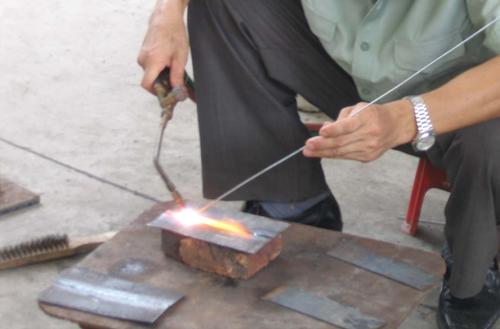

　　根據(jù)經(jīng)驗，釬焊時焊炬應(yīng)距焊件約30~40毫米，同時火焰應(yīng)在待焊表面前后左右輕微晃動，使火焰能量稍微分散，而不是集中在一點，并能防止焊件因集中的火焰能量而部分熔化。待焊接產(chǎn)品表面均勻加熱至釬焊溫度后，添加釬料，否則釬料不會均勻填充間隙。根據(jù)經(jīng)驗，產(chǎn)品加熱時會變成紅色，當產(chǎn)品的待焊接表面變成暗紅色時，應(yīng)及時將釬料放置在界面上方(被夾具定位后，在待焊接表面上方)，使其能夠沿界面快速流動。

　　釬焊時加熱速度和冷卻速度也是重要的工藝參數(shù)。過度加熱將導致焊接件內(nèi)部溫度不均勻和內(nèi)部應(yīng)力。緩慢加熱也會導致一些有害的過程，如母體金屬顆粒的生長、低焊料的蒸發(fā)沸點組元、金屬的氧化、分解釬劑等。在保證加熱均勻的前提下，加熱時間應(yīng)盡可能縮短。雖然焊接件的冷卻是在釬焊過程之后，但其冷卻速度也會影響接頭的質(zhì)量。過高的冷卻速度可能導致焊接件因熱應(yīng)力過大而出現(xiàn)裂紋，或者由于釬焊縫凝固過快導致氣體逸出而產(chǎn)生氣孔。

　　2劑量

　　釬料和釬劑的量不要盡可能高。釬焊填充金屬的用量應(yīng)確保間隙能夠完全填充，并且在外邊緣形成平滑的釬焊角度。釬料量不足會使釬料角成形不良，甚至無法填充間隙。過量的釬料不僅會造成浪費，還會導致母材腐蝕、焊件表面結(jié)垢、焊件與夾具之間的粘附等。此外，好一次能成功完成一個接口釬焊，但如果焊接不完全或泄漏，必須進行補焊。還要注意的是，根據(jù)釬焊縫的幾何尺寸，釬焊填充金屬的實際量應(yīng)該大于計算值，因為在加熱和填縫過程中不可避免地會有一些損失。

　　3個缺口

　　釬焊時焊接接頭之間存在一定的間隙，釬焊縫的間隙值直接影響釬焊接頭的性能。在一定的間隙范圍內(nèi)，釬焊的接頭具有大的強度值，并且通常高于原始焊料的強度。對于銅和銅合金釬焊，當釬料為銀基時，釬焊縫間隙的經(jīng)驗值為0.05~0.2毫米，當間隙值大于或小于此值時，接頭的強度將相應(yīng)降低。

　　HARRIS0磷銅焊條是一種低成本的焊接合金，可用于大多數(shù)紫銅與紫銅，或黃銅的焊接。焊接接頭裝配良好，接頭部分不可接受過度的振動和晃動。
