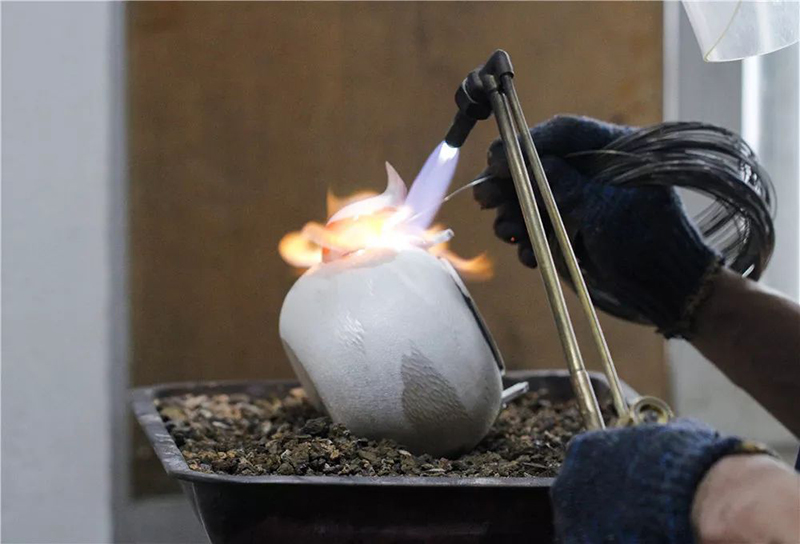

由銀，銅，鋅，鎘，等金屬鑄造而成，經(jīng)軋制成二十絲左右的薄片。用于帶鋸鋸條，大理石鋸片等各種小金屬的焊接，具有焊接規(guī)則強(qiáng)度高的特點(diǎn)。
銀基合金焊條的分類簡介
銀焊料包括(銀焊條，銀焊絲，銀焊片，銀焊環(huán)，銀焊粉焊劑)
銀基合金焊條特性
說明:銀基焊料具有優(yōu)良的工藝性能，不高的溶點(diǎn)，良好的潤濕性和填滿間隙的能力，并且強(qiáng)度高、塑性好，導(dǎo)電性和耐蝕性優(yōu)良可以用來釬焊除鋁、鎂及其他低熔點(diǎn)金屬以外的所有黑色和有色金屬。銀焊片應(yīng)用領(lǐng)域
廣泛的應(yīng)用于制冷、燈飾、五金電器、儀器儀表、化工、航空航天等工業(yè)制造領(lǐng)域。
銀基合金焊條的牌號(hào)與選用合一焊業(yè)的執(zhí)行標(biāo)準(zhǔn)
一、銀基銅磷環(huán)保焊料(銀銅磷釬料)牌號(hào)及性能
?、臜AG-2B含銀2%等同美標(biāo)AWSBCuP-6、國標(biāo)BCu91PAg及L209，具有良好的流動(dòng)性和填充能力，廣泛用于空調(diào)、冰箱、機(jī)電等行業(yè)，銅及銅合金的釬焊。熔點(diǎn)645-790攝氏度。
⑵HAG-5B含銀5%等同于美標(biāo)AWSBCuP-3國標(biāo)BCu88PAg及L205，有一定塑性，適用不能保持緊密配合的銅及其合金接頭的焊接。熔點(diǎn)645-815攝氏度。
?、荋AG-15B含銀15%等同于美標(biāo)AWSBCuP-5國標(biāo)BCu80AgP及L204，具有接頭塑性好，導(dǎo)電性提高，特別適用間隙不均場(chǎng)合?？赦F焊承受振動(dòng)載荷的銅及其合金接頭的釬焊。熔點(diǎn)645-800攝氏度。
二、銀基銅鋅環(huán)保焊料(銀釬料)牌號(hào)及性能簡介
?、臜AG-18BSn含銀18%是銀、銅、鋅、錫合金，熔化范圍稍高，潤濕性和填充性良好，價(jià)格經(jīng)濟(jì)?？珊附鱼~、銅合金、鋼等材料。熔點(diǎn)770-810攝氏度。
?、艸AG-25B含銀25%等同于國標(biāo)BAg25CuZn及L302，是銀、銅、鋅、合金，具有較好的潤濕性和填充性，但熔點(diǎn)稍高，可焊銅、鋼等材料。熔點(diǎn)700-800攝氏度。
?、荋AG-25BSn含銀25%等同于美標(biāo)AWSBAg-37，是銀、銅、鋅、錫合金，熔點(diǎn)低于HAg-25B，提高了潤濕性和填充性?？珊搞~、鋼等材料。熔點(diǎn)680-780攝氏度。⑷HAG-30B含銀30%等同于美標(biāo)AWSBAg-20，國標(biāo)BAg30CuZn，是銀、銅、鋅合金，熔點(diǎn)稍高，接頭有較好韌性，可釬焊銅、銅合金、鋼等材料。熔點(diǎn)677-766攝氏度。
?、蒆AG-35B含銀35%等同于美標(biāo)AWSBAg-35，是銀、銅、鋅合金，中等熔化溫度，接頭有較好韌性，可釬焊銅、銅合金、鋼等材料。熔點(diǎn)621-732攝氏度。
⑹HAG-35Sn含銀35%等同于國標(biāo)BAg34CuZnSn，是銀、銅、鋅、錫合金，中等熔化溫度，有較好的流動(dòng)性，更適用于鐵素體和非鐵素體鋼的焊接。熔點(diǎn)620-730攝氏度。
⑺HAG-40B含銀40%是銀、銅、鋅、合金，具有較好的流動(dòng)性、滲透性和韌性，熔點(diǎn)677-732攝氏度。
⑻HAG-40BNi含銀40%是銀、銅、鋅、鎳合金，等同于美標(biāo)AWSBAg-4，具有較好的抗蝕性、適用于不銹鋼的焊接和鎳基合金及炭化鎢的焊接，熔點(diǎn)670-780攝氏度。
焊絲的存儲(chǔ)要求
1、存放焊絲的倉庫應(yīng)具備干燥通風(fēng)環(huán)境，避免潮濕；拒絕水、酸、堿等液體極易揮
發(fā)有腐蝕性的物質(zhì)存在，更不宜與這些物質(zhì)共存同一倉庫。
2、焊絲應(yīng)放在木托盤上，不能將其直接放在地板或緊貼墻壁。
3、存取及搬運(yùn)焊絲時(shí)小心不要弄破包裝，特別是內(nèi)包裝"熱收縮膜"。
4、打開焊絲包裝應(yīng)盡快將其全部用完(要求在一周以內(nèi))，一旦焊絲直接暴露在空氣中，其防銹時(shí)間將大大縮短(特別在潮濕、有腐蝕介質(zhì)的環(huán)境中)
5、按照"先進(jìn)先出"的原則發(fā)放焊絲，盡量減少產(chǎn)品庫存時(shí)間。
6、請(qǐng)按焊絲的類別、規(guī)格分類存放、防止錯(cuò)用。
提純回收
主要化學(xué)反應(yīng)
Fe+2HCl→FeCl2+2[H]2AgCl+2[H]→2Ag↓+2HCl
操作過程
1、沉淀銀焊:在含銀焊的廢液中，加入過量的氯化鈉，使銀焊沉淀完全，然后過濾、洗滌、抽干。
2、還原銀粉:把所得AgCl沉淀，放入燒杯中，埋鐵片子于AgCl沉淀中，再加濃鹽酸淹蓋之，然后加熱至沸騰，同時(shí)攪拌，至白色AgCl沉淀全變成灰白色的銀粉為止(大概需1小時(shí)左右)。
3、洗滌銀粉:取出殘余鐵片，減壓過濾，先用自來水洗滌兩次，再用蒸餾水洗，洗至無氯離子為止再抽干。
4、烘干銀粉:把所得銀法移至瓷蒸發(fā)皿中，置石棉網(wǎng)上加熱烘干，即得粗制銀粉。
5、凈制銀粉:⑴溶解:將粗制銀粉分次加入稀硝酸(121)進(jìn)行溶解，反應(yīng)有大量二氧化氮(NO2)產(chǎn)生；待反應(yīng)緩慢時(shí)，再加入第二批，待銀粉快要溶完時(shí)，置于石棉網(wǎng)上加熱，并攪拌之，使反應(yīng)完全。⑵過濾:把所制得的硝酸銀，用1-1.5倍體積的蒸餾水稀釋，然后過濾，并用蒸餾水少量多次地把燒杯及濾紙充分洗滌，并把洗液濾入同一容器中。⑶提純:將上面所得硝酸銀濾液再用蒸餾水進(jìn)行稀釋(使硝酸銀溶液的濃度小于5%)，然后加入紫銅，靜置過夜，以便置換充分進(jìn)行。攪拌后，待銀粉全部沉淀，傾去上層硝酸銅溶液，檢出殘剩銅，減壓過濾，反復(fù)用蒸餾水洗至無銅離子為止，然后將銀粉抽干，移入蒸發(fā)皿中，置石棉網(wǎng)上加熱烘干，即得有光澤的純銀粉，含銀量可達(dá)99.9%以上。
注意事項(xiàng)
1、所用鐵片不宜太薄，否則反應(yīng)后殘余鐵屑不便檢出，也不要用鐵釘，鐵塊，否則與鹽酸接觸面積小，反應(yīng)慢，所用鐵片以1毫米厚，1-2厘米寬，4-5厘米長為宜。
2、紫銅可用電線中的粗銅絲，但不能用細(xì)銅絲，以免反應(yīng)后殘存銅絲不便檢出。
3、制得的銀粉應(yīng)進(jìn)行充分洗滌，這是提高銀粉純度的關(guān)鍵。
銀焊片優(yōu)點(diǎn)
1、銀焊片焊接節(jié)能省電本錢低
2、焊接時(shí)的氧化面積小
3、焊接后外觀優(yōu)美
4、省電節(jié)能本錢低
5、焊接一次能同時(shí)焊接多個(gè)工件，進(jìn)步了焊接效力
6、氧化面積小
7、加熱均勻，沒有缺焊和銀焊條
8、焊接后的工件外觀優(yōu)美、堅(jiān)固
9、感應(yīng)加熱速度快，效力高
10、焊接便利，銅鋁藥芯焊絲，只要將銀焊片放到刀頭和基體之間定好位.
11、加熱均勻，不會(huì)有缺焊和漏焊點(diǎn)
