施工準(zhǔn)備
一材料及主要機(jī)具：
1電焊條：其型號(hào)按設(shè)計(jì)要求選用，必須有質(zhì)量證明書。按要求施焊前經(jīng)過烘焙。嚴(yán)禁使用藥皮脫落、焊芯生銹的焊條。設(shè)計(jì)無(wú)規(guī)定時(shí)，焊接Q235鋼時(shí)宜選用E43系列碳鋼結(jié)構(gòu)焊條；焊接16Mn鋼時(shí)宜選用E50系列低合金結(jié)構(gòu)鋼焊條；焊接重要結(jié)構(gòu)時(shí)宜采用低氫型焊條（堿性焊條）。按說明書的要求烘焙后，放入保溫桶內(nèi)，隨用隨取。酸性焊條與堿性焊條不準(zhǔn)混雜使用。
2引弧板：用坡口連接時(shí)需用弧板，弧板材質(zhì)和坡口型式應(yīng)與焊件相同。
3主要機(jī)具：電焊機(jī)（交、直流）、焊把線、焊鉗、面罩、小錘、焊條烘箱、焊條保溫桶、鋼絲刷、石棉布、測(cè)溫計(jì)等。
二作業(yè)條件
1熟悉圖紙，做焊接工藝技術(shù)交底。
2施焊前應(yīng)檢查焊工合格證有效期限，應(yīng)證明焊工所能承擔(dān)的焊接工作。
3現(xiàn)場(chǎng)供電應(yīng)符合焊接用電要求。
4環(huán)境溫度低于0℃，對(duì)預(yù)熱，后熱溫度應(yīng)根據(jù)工藝試驗(yàn)確定。
三操作工藝

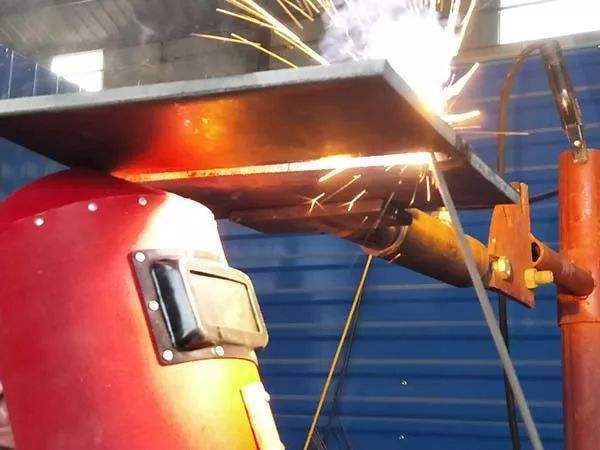

1工藝流程作業(yè)準(zhǔn)備→電弧焊接(平焊、立焊、橫焊、仰焊)→焊縫檢查
2鋼結(jié)構(gòu)電弧焊接：
四平焊
1選擇合適的焊接工藝，焊條直徑，焊接電流，焊接速度，焊接電弧長(zhǎng)度等，通過焊接工藝試驗(yàn)驗(yàn)證。
2清理焊口：焊前檢查坡口、組裝間隙是否符合要求，定位焊是否牢固，焊縫周圍不得有油污、銹物。
3烘焙焊條應(yīng)符合規(guī)定的溫度與時(shí)間，從烘箱中取出的焊條，放在焊條保溫桶內(nèi)，隨用隨取。
4焊接電流：根據(jù)焊件厚度、焊接層次、焊條型號(hào)、直徑、焊工熟練程度等因素，選擇適宜的焊接電流。
5引弧：角焊縫起落弧點(diǎn)應(yīng)在焊縫端部，宜大于10mm，不應(yīng)隨便打弧，打火引弧后應(yīng)立即將焊條從焊縫區(qū)拉開，使焊條與構(gòu)件間保持2～4mm間隙產(chǎn)生電弧。對(duì)接焊縫及對(duì)接和角接組合焊縫，在焊縫兩端設(shè)引弧板和引出板，必須在引弧板上引弧后再焊到焊縫區(qū)，中途接頭則應(yīng)在焊縫接頭前方15～20mm處打火引弧，將焊件預(yù)熱后再將焊條退回到焊縫起始處，把熔池填滿到要求的厚度后，方可向前施焊。
6焊接速度：要求等速焊接，保證焊縫厚度、寬度均勻一致，從面罩內(nèi)看熔池中鐵水與熔渣保持等距離（2～3mm）
7焊接電弧長(zhǎng)度：根據(jù)焊條型號(hào)不同而確定，一般要求電弧長(zhǎng)度穩(wěn)定不變，酸性焊條一般為3～4mm，堿性焊條一般為2～3mm為宜。
8焊接角度：根據(jù)兩焊件的厚度確定，焊接角度有兩個(gè)萬(wàn)面，一是焊條與焊接前進(jìn)方向的夾角為60～75°；二是焊條與焊接左右夾角有兩種情況，當(dāng)焊件厚度相等時(shí)，焊條與焊件夾角均為45°；當(dāng)焊件厚度不等時(shí)，焊條與較厚焊件一側(cè)夾角應(yīng)大于焊條與較薄焊件一側(cè)夾角。
9收?。好織l焊縫焊到末尾，應(yīng)將弧坑填滿后，往焊接方向相反的方向帶弧，使弧坑甩在焊道里邊，以防弧坑咬肉。焊接完畢，應(yīng)采用氣割切除弧板，并修磨平整，不許用錘擊落。
10清渣：整條焊縫焊完后清除熔渣，經(jīng)焊工自檢（包括外觀及焊縫尺寸等）確無(wú)問題后，方可轉(zhuǎn)移地點(diǎn)繼續(xù)焊接。
11立焊：基本操作工藝過程與平焊相同，但應(yīng)注意下述問題：
12在相同條件下，焊接電源比平焊電流小10%～15%。
13采用短弧焊接，弧長(zhǎng)一般為2～3mm。
14焊條角度根據(jù)焊件厚度確定。兩焊件厚度相等，焊條與焊條左右方向夾角均為45°；兩焊件厚度不等時(shí)，焊條與較厚焊件一側(cè)的夾角應(yīng)大于較薄一側(cè)的夾角。焊條應(yīng)與垂直面形成60°～80°角，使電弧略向上，吹向熔池中心。
15收弧：當(dāng)焊到末尾，采用排弧法將弧坑填滿，把電弧移至熔池中 央?；?。嚴(yán)禁使弧坑甩在一邊。為了防止咬肉，應(yīng)壓低電弧變換焊條角度，使焊條與焊件垂直或由弧。
